Sprzęgło łączy wał czynny, czyli napędzający, z wałem biernym, który odbiera napęd, i przekazuje między nimi moment obrotowy. Może także rozłączać napęd, tłumić drgania, chronić układ przed przeciążeniem oraz kompensować niewspółosiowość wałów. Dlatego inne konstrukcje stosuje się w samochodzie, inne w ciągniku, a jeszcze inne w precyzyjnej maszynie przemysłowej.
Czym jest sprzęgło i za co odpowiada?
Wał czynny jest połączony ze źródłem napędu, na przykład silnikiem. Wał bierny przekazuje ruch do odbiornika, którym może być skrzynia biegów, koło, pompa, przenośnik albo zespół tnący. Sprzęgło tworzy między nimi kontrolowane połączenie, ale w razie potrzeby pozwala je przerwać.
W układzie napędowym sprzęgło służy przede wszystkim do płynnego przekazywania momentu obrotowego, rozłączania napędu podczas postoju lub zmiany przełożenia oraz ograniczania skutków przeciążeń. W maszynach przemysłowych jego zadaniem bywa także kompensowanie błędów montażowych i niewielkich przemieszczeń wałów.
Podstawowe rodzaje sprzęgieł
Sprzęgła klasyfikuje się między innymi według sposobu przekazywania momentu obrotowego. Najczęściej wyróżnia się konstrukcje cierne, elektromagnetyczne, hydrokinetyczne oraz mechaniczne sprzęgła wałów.
| Typ sprzęgła | Zasada działania | Typowe zastosowanie |
|---|---|---|
| Sprzęgło cierne | Moment jest przekazywany przez docisk współpracujących powierzchni ciernych. | Samochody osobowe i ciężarowe, ciągniki, maszyny robocze. |
| Sprzęgło elektromagnetyczne | Pole magnetyczne załącza lub rozłącza napęd po podaniu prądu. | Układy koszące, automatyka, urządzenia wymagające szybkiego sterowania. |
| Sprzęgło hydrokinetyczne | Moment przenosi ciecz krążąca między pompą a turbiną. | Duże pojazdy, maszyny terenowe i ciężkie układy napędowe. |
| Sprzęgło mechaniczne wałów | Element konstrukcyjny łączy wały i może kompensować ich wzajemne odchylenia. | Przenośniki, pompy, serwonapędy i maszyny przemysłowe. |
Sprzęgła cierne mogą mieć budowę tarczową, stożkową lub bębnową. W pojazdach najczęściej spotyka się odmianę tarczową, w której tarcza sprzęgłowa jest dociskana do koła zamachowego. Z kolei sprzęgła elektromagnetyczne umożliwiają sterowanie napędem bez mechanicznej dźwigni. W sprzęgłach wałów o charakterystyce pracy decyduje między innymi element pośredni, na przykład mieszek, wkładka kłowa, element helikalny albo tarcza Oldhama.
Niewspółosiowość wałów – dlaczego ma znaczenie?
Idealne ustawienie wału napędzającego i napędzanego rzadko występuje w rzeczywistej maszynie. Różnice mogą wynikać z tolerancji wykonania, odkształceń konstrukcji, błędów montażowych lub rozszerzalności cieplnej. Sprzęgło powinno przejąć te niewielkie odchylenia bez przenoszenia nadmiernych sił na wały i łożyska.
Niewłaściwie dobrana konstrukcja może powodować wibracje, hałas, wzrost temperatury, przyspieszone zużycie łożysk i uszkodzenie wałów. Podczas wyboru trzeba więc rozpoznać, jaki rodzaj odchyłki występuje w danym układzie:
- Odchyłka promieniowa polega na równoległym przesunięciu osi wałów względem siebie.
- Odchyłka kątowa występuje wtedy, gdy osie wałów przecinają się pod kątem zamiast pokrywać się w jednej linii.
- Odchyłka osiowa oznacza zmianę odległości między wałami, na przykład wskutek wydłużenia cieplnego.
- Bicie pojawia się, gdy oś obrotu nie pokrywa się z osią geometryczną elementu i wał obraca się mimośrodowo.
Sprzęgła mieszkowe zapewniają wysoką sztywność skrętną i precyzyjne przenoszenie ruchu, dlatego stosuje się je tam, gdzie ważna jest dokładność, a niewspółosiowość pozostaje niewielka. Sprzęgła kłowe z elastycznym wkładem lepiej tłumią drgania i mogą kompensować typowe odchyłki montażowe. Konstrukcje Oldhama są używane wtedy, gdy trzeba skompensować przesunięcie promieniowe, natomiast sprzęgła helikalne łączą kompensację odchyłek z elastycznością skrętną. Zakres kompensacji zawsze należy sprawdzić w dokumentacji konkretnego modelu, ponieważ podobna nazwa konstrukcji nie oznacza identycznych parametrów.
Sprzęgła w motoryzacji, rolnictwie i ogrodnictwie
Samochody i pojazdy użytkowe

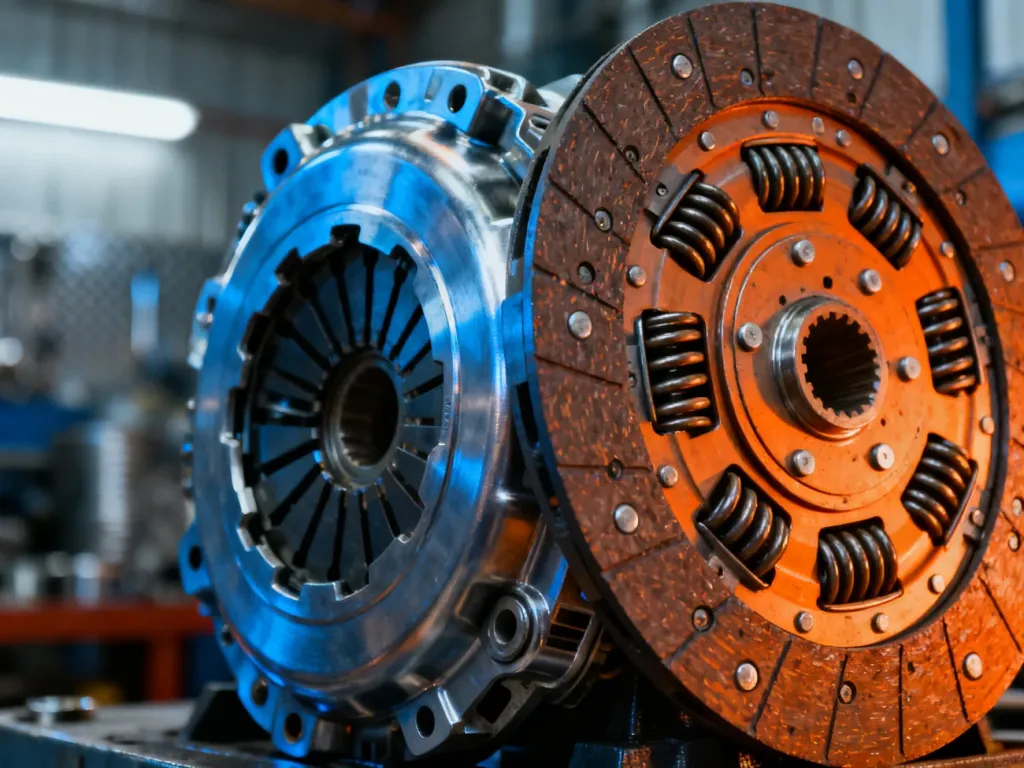

W samochodach najczęściej stosuje się tarczowe sprzęgła cierne. Ich zadaniem jest rozłączanie silnika od skrzyni biegów podczas ruszania, zatrzymywania oraz zmiany przełożenia. Kierowca stopniowo zwiększa docisk tarczy, dzięki czemu moment obrotowy może zostać przekazany bez gwałtownego szarpnięcia.
W pojazdach o dużej masie lub w zastosowaniach terenowych spotyka się także sprzęgła hydrokinetyczne. Nie wykorzystują one bezpośredniego tarcia między tarczą a kołem zamachowym. Energia przepływającej cieczy zapewnia łagodny rozruch i tłumienie części drgań, ale wiąże się z poślizgiem, niższą sprawnością w określonych warunkach i koniecznością odprowadzania ciepła.
Przenoszenie momentu w sprzęgle hydrokinetycznym przebiega w uproszczeniu następująco:
- Pompa połączona z wałem napędowym wprawia ciecz roboczą w ruch.
- Ciecz przepływa przez przestrzeń między łopatkami i kieruje się do turbiny.
- Nacisk cieczy na łopatki turbiny powoduje obrót wału biernego.
- Po przejściu przez turbinę ciecz wraca do pompy i zamyka obieg.
Ciągniki i maszyny rolnicze
W ciągnikach szczególne znaczenie ma sprzęgło dwustopniowe współpracujące z WOM, czyli Wałem Odbioru Mocy. Jednym pedałem można wtedy sterować dwoma niezależnymi etapami rozłączania. Wciśnięcie pedału do pierwszego stopnia rozłącza napęd jezdny, ale pozwala wałowi odbioru mocy nadal napędzać maszynę. Pełne wciśnięcie rozłącza również WOM.
Takie rozwiązanie umożliwia zatrzymanie ciągnika bez zatrzymywania napędzanej kosiarki, prasy lub innego urządzenia. W razie potrzeby operator może rozłączyć zarówno układ jezdny, jak i maszynę roboczą.
Maszyny ogrodnicze
W maszynach ogrodniczych trzeba rozróżnić sprzęgło jazdy od sprzęgła noża. Pierwsze odpowiada za przekazywanie napędu na koła. Drugie uruchamia i zatrzymuje zespół tnący. To rozdzielenie ma znaczenie dla bezpieczeństwa, ponieważ nóż powinien móc zatrzymać się bez wyłączania silnika.
W kosiarkach i traktorkach stosuje się między innymi:
- Sprzęgła odśrodkowe załączające napęd automatycznie po zwiększeniu prędkości obrotowej. Przy obrotach biegu jałowego szczęki pozostają odłączone od bębna.
- Sprzęgła elektromagnetyczne uruchamiające nóż po zasileniu elektromagnesu. W maszynach z systemem BBC pozwalają zatrzymać ostrze bez gaszenia silnika.
- Sprzęgła mechaniczne wykorzystujące napinacz i pasek klinowy. Są proste, lecz ich działanie zależy od stanu oraz napięcia paska.
Sprzęgło odśrodkowe działa automatycznie, ale zwykle nie daje operatorowi takiej kontroli nad odłączeniem noża jak sprzęgło elektromagnetyczne. Z kolei hydrostatyczny układ jazdy nie jest odpowiednikiem klasycznego sprzęgła noża. Reguluje prędkość i kierunek ruchu maszyny poprzez pompę oraz silnik hydrauliczny, podczas gdy zespół tnący może być załączany osobnym sprzęgłem.
Jak dobrać sprzęgło do aplikacji?
Dobór powinien wynikać z parametrów całego układu, a nie wyłącznie ze średnicy wału. Przed wyborem konkretnej konstrukcji sprawdź:
- Moment obrotowy wymagany przez odbiornik oraz możliwe przeciążenia chwilowe.
- Prędkość obrotową, w tym rozruch, częstotliwość załączania i dopuszczalny poślizg.
- Rodzaj niewspółosiowości oraz zakres kompensacji promieniowej, kątowej i osiowej.
- Warunki pracy, takie jak temperatura, zapylenie, wilgoć, wibracje i dostępne chłodzenie.
- Wymaganą precyzję pozycjonowania, sztywność skrętną, poziom hałasu oraz sposób sterowania.
W maszynach przemysłowych trzeba uwzględnić także łatwość montażu i serwisowania. Najczęstszy błąd polega na traktowaniu sprzęgła jako elementu, który może skompensować dowolne przesunięcie. Nie zastępuje ono prawidłowego ustawienia wałów. Jego zadaniem jest przejęcie przewidywalnych, ograniczonych odchyłek, a nie maskowanie poważnego błędu montażowego.
Dobór sprzęgła powinien więc łączyć wymagania dotyczące momentu i prędkości z analizą niewspółosiowości, drgań oraz funkcji bezpieczeństwa. W samochodzie najważniejsza może być płynna zmiana biegów, w ciągniku niezależna praca WOM, a w kosiarce szybkie zatrzymanie noża. Ta sama nazwa elementu obejmuje zatem rozwiązania o zupełnie różnych zadaniach.
