Obrabiarka CNC to zautomatyzowana maszyna do obróbki materiału, której ruchem steruje komputerowy układ numeryczny. Zamiast ręcznego prowadzenia narzędzia wykonuje ona polecenia zapisane w programie, najczęściej w G-code. Dzięki temu może precyzyjnie i powtarzalnie wykonywać cięcie, frezowanie, toczenie, wiercenie oraz bardziej złożone kształty. Skrót CNC oznacza Computer Numerical Control, czyli komputerowe sterowanie numeryczne. Trzeba przy tym rozróżnić samą technologię sterowania, maszynę CNC oraz obróbkę CNC, która jest procesem usuwania materiału z półfabrykatu.
Co to jest obrabiarka CNC?
Obrabiarka CNC jest urządzeniem technologicznym wyposażonym w układ sterowania, napędy osi, narzędzie robocze i elementy mocujące przedmiot. Sterownik odczytuje program i przekazuje napędom informacje o kierunku oraz zakresie ruchu, prędkości posuwu, pracy wrzeciona czy zmianie narzędzia.
Obróbka CNC ma charakter subtraktywny. Oznacza to, że narzędzie usuwa kolejne warstwy materiału z większego półfabrykatu, aż uzyska on zaprojektowany kształt. Obrabiane mogą być między innymi metale, tworzywa sztuczne, drewno i kompozyty. Operator nie znika jednak z procesu. Przygotowuje maszynę, mocuje materiał, sprawdza program i nadzoruje przebieg pracy.
Czym CNC różni się od obróbki konwencjonalnej?
W obrabiarce konwencjonalnej operator prowadzi narzędzie za pomocą kół ręcznych, dźwigni lub innych mechanizmów sterujących. W maszynie CNC ruchy wynikają z programu, a człowiek ustawia parametry, narzędzia i układ współrzędnych oraz reaguje na nieprawidłowości.
| Cecha | Obróbka konwencjonalna | Obróbka CNC |
|---|---|---|
| Sterowanie | Ręczne, za pomocą kół i dźwigni | Programowe, przez sterownik numeryczny |
| Powtarzalność | Zależna od doświadczenia operatora | Wysoka przy prawidłowym programie i ustawieniu |
| Złożoność kształtów | Ograniczona możliwościami ręcznego prowadzenia | Możliwe są złożone kontury i geometrie 3D |
| Wydajność | Większy udział pracy ręcznej | Możliwość automatycznego wykonywania kolejnych cykli |
| Koszt inwestycji | Zwykle niższy na początku | Wyższy z powodu maszyny, sterowania i przygotowania procesu |
CNC nie zawsze oznacza niższy koszt pojedynczego detalu. Inwestycja w maszynę, oprzyrządowanie i oprogramowanie może być znaczna, ale przy większej liczbie identycznych elementów powtarzalność i krótszy czas pracy często poprawiają ekonomikę produkcji.
Jak powstaje detal na maszynie CNC?
Droga od pomysłu do gotowego elementu prowadzi przez projekt cyfrowy, przygotowanie ścieżki narzędzia i wykonanie programu sterującego. Najczęściej przebiega w następującej kolejności:
- Projekt CAD – konstruktor tworzy model 2D lub 3D z wymiarami i geometrią detalu.
- Przygotowanie procesu w CAM – technolog wybiera operacje, narzędzia, parametry skrawania oraz wyznacza ścieżki ruchu.
- Generowanie programu – system CAM przelicza ścieżki na kod zrozumiały dla konkretnego sterownika.
- Ustawienie maszyny – operator mocuje półfabrykat, montuje narzędzia, ustala punkty bazowe i sprawdza program.
- Wykonanie i kontrola – maszyna realizuje obróbkę, a operator monitoruje proces i sprawdza gotowy detal.
CAD opisuje, co ma powstać, natomiast CAM określa, jak narzędzie ma poruszać się po materiale. CAD/CAM nie wykonuje więc obróbki fizycznie. Przygotowuje dane, które następnie trafiają do sterownika obrabiarki.
Do czego służą G-code i M-code?
Program CNC jest zwykle zapisany w postaci kolejnych bloków poleceń. G-code opisuje głównie ruchy geometryczne, pozycjonowanie, interpolację liniową i kołową oraz parametry posuwu. Komendy M-code sterują funkcjami pomocniczymi, takimi jak uruchomienie wrzeciona, chłodziwa albo zmiana narzędzia. Konkretne składnie i funkcje mogą różnić się zależnie od sterownika maszyny.
Po uruchomieniu programu sterownik przekazuje polecenia napędom osi i wrzecionu. Enkodery lub liniały pomiarowe przekazują informację zwrotną o położeniu, co pomaga kontrolować wykonanie zaplanowanego ruchu. Program nie zastępuje jednak sprawdzenia mocowania, narzędzi, parametrów i bezpieczeństwa.
Z czego składa się obrabiarka CNC?
Budowa zależy od rodzaju maszyny, lecz typowa obrabiarka CNC zawiera kilka podstawowych zespołów:
- Sterownik CNC interpretuje program i koordynuje pracę napędów.
- Panel operatorski pozwala wprowadzać programy, ustawiać parametry i obserwować komunikaty.
- Wrzeciono napędza narzędzie albo przedmiot obrabiany, zależnie od konstrukcji maszyny.
- Napędy osi i prowadnice wykonują precyzyjne ruchy stołu, głowicy lub narzędzia.
- Stół roboczy i uchwyty stabilizują obrabiany materiał.
- Układ pomiarowy, na przykład enkodery i liniały, kontroluje rzeczywiste położenie elementów.
- Układ chłodzenia i smarowania pomaga odprowadzać ciepło oraz ograniczać zużycie narzędzia.
W bardziej rozbudowanych układach pracę urządzeń pomocniczych może nadzorować sterownik PLC. W centrach obróbczych występuje również magazyn narzędzi i automatyczny zmieniacz, które pozwalają wykonać kilka operacji bez ręcznego przezbrajania.
Jakie są rodzaje obrabiarek CNC?
Typ maszyny dobiera się do geometrii detalu i rodzaju operacji. Najczęściej spotykane rozwiązania to:

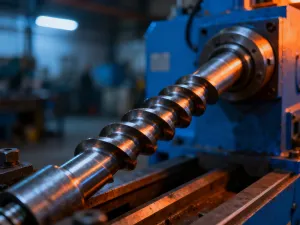

- Tokarka CNC obrabia części obrotowe, takie jak wały, tuleje, stożki i gwinty. Przedmiot obraca się w uchwycie, a narzędzie przesuwa się wzdłuż jego powierzchni.
- Frezarka CNC służy do wykonywania płaszczyzn, kieszeni, rowków, otworów i konturów przestrzennych. Obraca się frez, a materiał jest zamocowany na stole.
- Centrum obróbcze CNC łączy kilka operacji, najczęściej frezowanie, wiercenie i gwintowanie, oraz może automatycznie zmieniać narzędzia.
- Wycinarka CNC wykorzystuje między innymi laser, plazmę lub strumień wody do rozdzielania arkuszy i innych półfabrykatów.
Technologia może być stosowana w produkcji części motoryzacyjnych, lotniczych, medycznych i elektronicznych, a także w meblarstwie. O tym, czy dana maszyna poradzi sobie z konkretnym materiałem, decydują jej konstrukcja, zakres roboczy, narzędzia oraz parametry skrawania.
Znaczenie CNC w produkcji
Obrabiarka CNC łączy cyfrowy projekt z fizycznym wykonaniem detalu. Zapewnia powtarzalność, pozwala realizować złożone geometrie i może obsługiwać zarówno produkcję jednostkową, jak i seryjną. Rozwój automatycznego załadunku, robotyki i analizy danych będzie zwiększał zakres zadań wykonywanych przy mniejszym udziale pracy ręcznej, ale nadal potrzebne pozostaną kompetencje osób przygotowujących i nadzorujących proces.
